混凝土管桩抗弯试验机在操作步骤上具有什么流程?

日期:2019-03-15浏览:161次

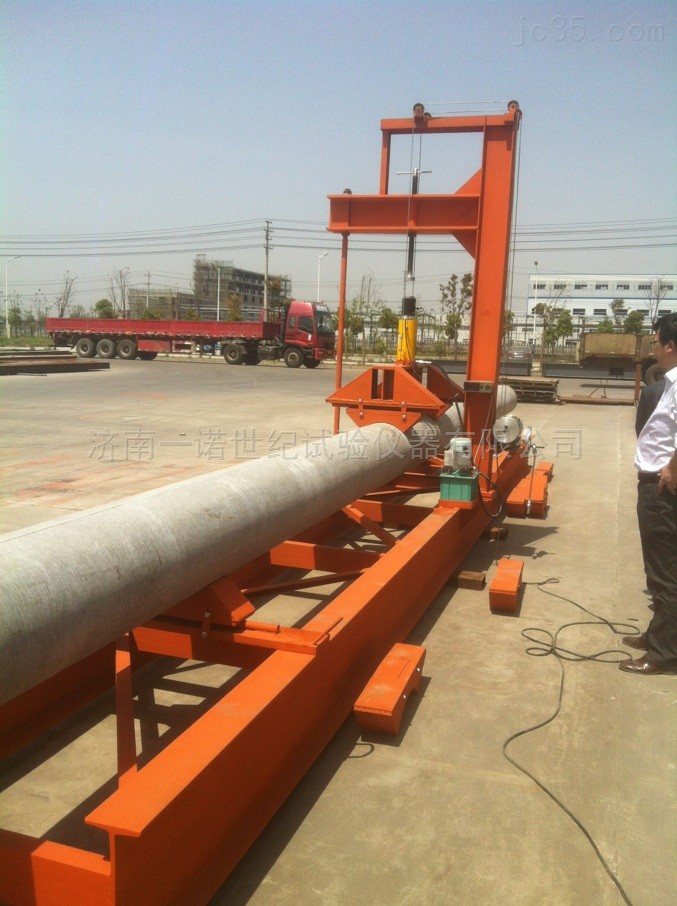

  混凝土管桩抗弯试验机主要用于混凝土电杆管桩等的静载抗弯性能试验,分为液晶显示和微机控制两种机型。其中微机控制管桩抗弯试验机可以检测管桩的抗弯挠度指标。

  混凝土管桩抗弯试验机的试验方法:
  1、管桩的抗弯试验采用简支梁对称加载装置,其中,P 的方向可垂直于地面,也可平行于地面。
  2、抗弯试验用的管桩,单节桩长不得超过表1中相应外径规定的长度上限值,也不得小于规定的抗弯试验用管桩的zui短单节桩长。
  3、两根管桩焊接接头的抗弯试验方法与其相同,且两根管桩焊接后长度不得超过相应外径规定的长度上限值,也不得小于规定的抗弯试验用管桩的zui短单节桩长,接头应位于zui大弯矩处。

  混凝土管桩抗弯试验机的步骤及操作流程:
  1,根据试样管桩的尺寸安装好相应尺寸的模子用锣丝和连接板连接好,在试验架上找出中心点,用卷尺往两边量出试样总长的0.6倍L,做好标记,把底模放在标记线上。
  2,用小型起重机提升分配梁,让管桩有足够的空间进入,拧松加强杆锣母并打开,起吊试样从侧面进入放置在底模上,并使试样中心对准试验架中心,然后复位加强杆并拧紧锣母。
  3,放下分配梁到试样上并保持垂直,根据试样大小调节反力顶杆,试样安装完毕,开始试验。
  4,接通电源,待仪表显示正常后,按F3置零,按试验要求开始加载,并按要求做好试验记录,需要的试验次数根据试验要求,方法同上,泄载时把控制阀打开,踩开关另一端进行泄载,根据试验要求做好试验记录。

  混凝土管桩抗弯试验机的性能及特点:
  1、采用高钢度结构,保证试验过程中的安全稳定。
  2、采用数字显示、手动加载方式进行试验,负荷传感器显示力值,其仪表具有清零和峰值保持功能。
  3、性能稳定、测量精度高、操作简单、检测数据准确、自动精确检计算并记录抗折强度。
  4、操作超简单,无需专业人员,全自动控制,一键操作。
  5、混凝土管桩抗弯试验机的电源220V,加载千斤顶脚踏开关一端为加载另一端为泄载。
